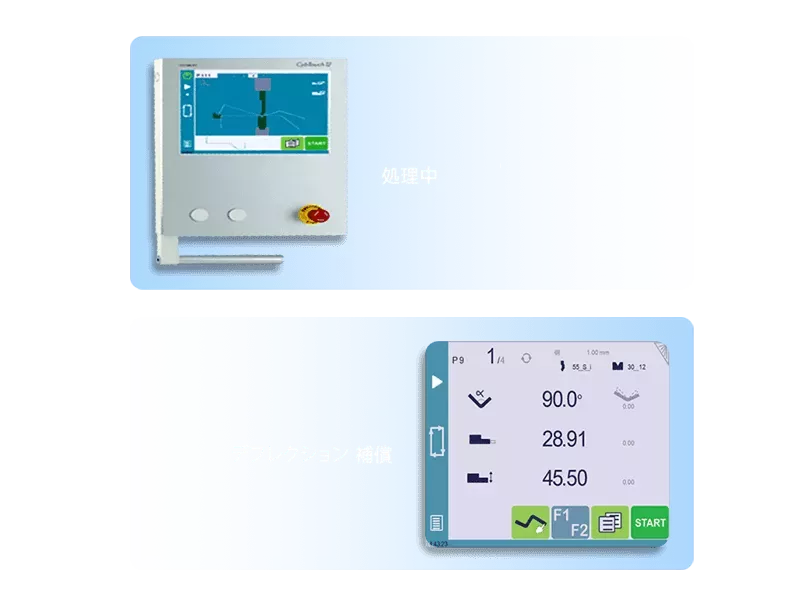

スイス（CYBELEC）CybTouch 12PS制御システム

* 曲げ角度、主圧力、たわみ補正を自動的に計算 * 角度、バックストッパー補正 * 効率的な折り曲げプログラミングにより、大量生産ニーズに応えられる * パソコンやノートパソコンを介した無線接続で、随時にアップデートやデータバックアップができる

HSG laser cutting machine control system
HSG laser cutting machine automatic compensation system for mechanical deflection

機械的たわみ自動補正システム

* 双方向調節機構による工作機械に対する横方向・縦方向の補正 * 曲げワークの長さ、板厚、角度に基づく自動的な補正量計算 * 高精度ポテンショメータ制御を採用、補正精度値を精確に制御する

バックストッパー位置決めシステム

* サーボモータによる前後移動（X軸）と上下移動（Y軸） * ワークの垂れを防止する当てゲージを4個備え、当てミスによる不良品を減少

HSG laser cutting machine post-positioning system
HSG laser cutting machine highly-rigid heavy frame

高剛性大型ラック

* 溶接した優良な炭素鋼製のラックであり、剛性と強度に優れ * 有限要素法による分析の結果、変形しにくい * 一発で装着可能で、加工精度を確保

HC

電気油圧式サーボベンダー

技術パラメーター

  • 機種
  • 曲げ力
  • CNC軸数
  • スロート深さ
  • 急降下速度
  • 復帰速度
  • 燃料タンク容量
  • 装置全体の重量
  • HC6015
  • 600KN
  • 4+1
  • 255mm
  • 200mm/s
  • 200mm/s
  • 200L
  • 3500KG
  • HC6020
  • 600KN
  • 4+1
  • 255mm
  • 200mm/s
  • 200mm/s
  • 200L
  • 4000KG
  • HC8025
  • 800KN
  • 4+1
  • 400mm
  • 180mm/s
  • 140mm/s
  • 250L
  • 7000KG
  • HC1103
  • 1100KN
  • 4+1
  • 400mm
  • 200mm/s
  • 150mm/s
  • 300L
  • 9000KG
  • HC1104
  • 1100KN
  • 4+1
  • 400mm
  • 180mm/s
  • 140mm/s
  • 400L
  • 10200KG
  • HC1303
  • 1300KN
  • 4+1
  • 400mm
  • 200mm/s
  • 150mm/s
  • 300L
  • 9000KG
  • HC1304
  • 1300KN
  • 4+1
  • 400mm
  • 180mm/s
  • 140mm/s
  • 400L
  • 10200KG
  • HC1703
  • 1700KN
  • 4+1
  • 400mm
  • 180mm/s
  • 140mm/s
  • 400L
  • 10500KG
  • HC1704
  • 1700KN
  • 4+1
  • 400mm
  • 180mm/s
  • 140mm/s
  • 400L
  • 12000KG
  • HC2203
  • 2200KN
  • 4+1
  • 400mm
  • 180mm/s
  • 140mm/s
  • 400L
  • 12000KG
  • HC2204
  • 2200KN
  • 4+1
  • 400mm
  • 180mm/s
  • 140mm/s
  • 400L
  • 15000KG
  • HC2503
  • 2500KN
  • 4+1
  • 400mm
  • 180mm/s
  • 120mm/s
  • 400L
  • 14000KG
  • HC2504
  • 2500KN
  • 4+1
  • 400mm
  • 150mm/s
  • 120mm/s
  • 400L
  • 18000KG
  • HC3204
  • 3200KN
  • 4+1
  • 400mm
  • 120mm/s
  • 90mm/s
  • 500L
  • 21500KG
  • HC3206
  • 3200KN
  • 4+1
  • 400mm
  • 120mm/s
  • 90mm/s
  • 600L
  • 27000KG
  • HC4004
  • 4000KN
  • 4+1
  • 400mm
  • 90mm/s
  • 70mm/s
  • 500L
  • 22000KG
  • HC4006
  • 4000KN
  • 4+1
  • 400mm
  • 90mm/s
  • 70mm/s
  • 600L
  • 28000KG
